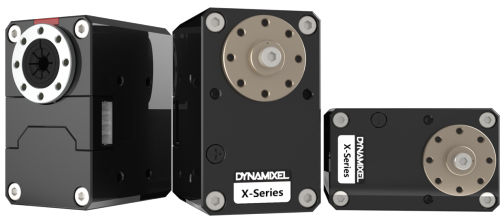

Robotik İçin Güçlü ve Hassas Sürüşlü Servo Motor
İnsansı Robot Servo Motor Dynamixel XH430-W350-R, eşsiz hassasiyet ve güvenilirlikle gelişmiş robotik uygulamalarına güç sağlamak üzere tasarlanmıştır. Bu çok yönlü ve yüksek performanslı servo motor, insansı robotlar, endüstriyel otomasyon sistemleri ve diğer robotik uygulamalar için idealdir.
Gelişmiş Özellikler ve RS-485 Uyumluluğu
RS-485 Çoklu Bağlantı Veri Yolu iletişimi ile donatılmış olan XH430-W350-R, sorunsuz ve verimli veri iletimi sağlar. Geniş çalışma aralığı ve güçlü torku, karmaşık hareketler ve dinamik hareketler için mükemmel bir seçim olmasını sağlar.
Zorlu Uygulamalar İçin Dayanıklı Tasarım
Dayanıklılık ve uyarlanabilirlik göz önünde bulundurularak üretilen bu servo motor, zorlu ortamlara dayanacak şekilde tasarlanmıştır. İster prototip geliştiriyor, ister insansı robotlar geliştiriyor veya yenilikçi otomasyon sistemleri kuruyor olun, Dynamixel XH430-W350-R her zaman güvenilirlik ve tutarlılık sunar.
İnsansı Robot Servo Motor
ARM CORTEX-M3 işlemciye sahip Servo Motor, yüksek hassasiyet, güçlü tork ve gelişmiş kontrol yetenekleri sunan, profesyonel robotik projelerinde, endüstriyel otomasyonda ve hassas konumlandırma gerektiren uygulamalarda kullanılan profesyonel bir akıllı servo motordur (Aktüatör). (Dynamixel serisi yüksek segment servo motor)
🚀 Öne Çıkan Ana Özellikler
Yüksek Performanslı İşlemci (MCU): Motorun kalbinde 72 MHz hızında çalışan 32-bit ARM Cortex-M3 mikrodenetleyici bulunur. Bu sayede motor, karmaşık kontrol algoritmalarını (PID) ve anlık geri bildirimleri milisaniyeler içinde işleyebilir.
Maxon Coreless (Çekirdeksiz) Motor: Dünyanın en kaliteli motor üreticilerinden Maxon’un çekirdeksiz motor teknolojisi kullanılmıştır. Bu teknoloji, motora çok hızlı tepki süresi (düşük eylemsizlik), yüksek verimlilik ve sarsıntısız bir çalışma kabiliyeti kazandırır.
Temassız Mutlak Enkoder (360°): Dünyaca ünlü ams firmasının AS5045 model 12-bit temassız mutlak enkoderi kullanılmıştır. Bu sayede motor, 360 derecelik bir dönüş içinde konumunu tam olarak (4096 çözünürlükle) bilir. “Mutlak (Absolute)” olması sayesinde güç kesilip açılsa bile konumunu kaybetmez ve kalibrasyona ihtiyaç duymaz.

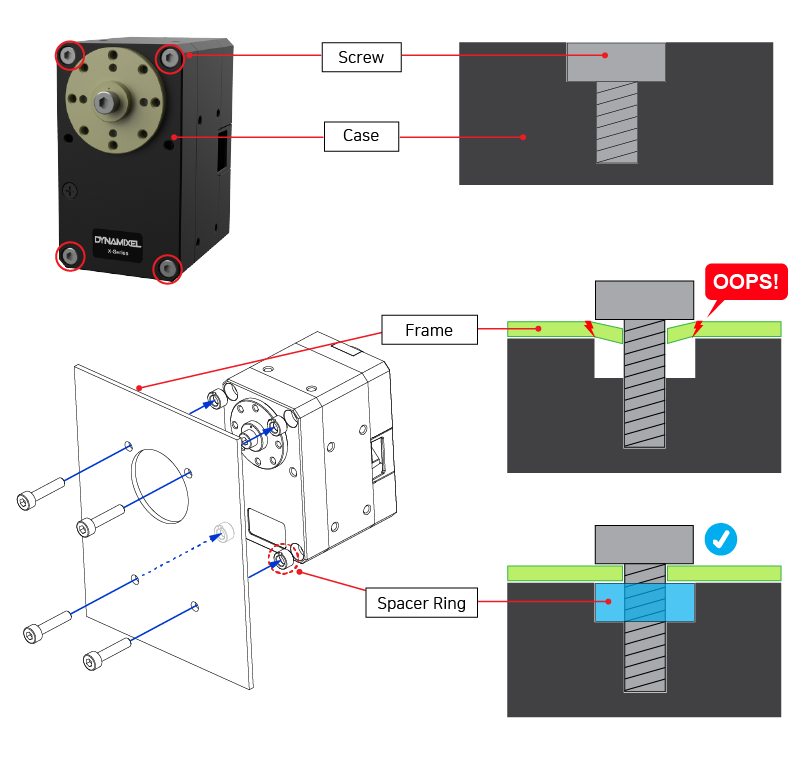

Tam Metal Dişli ve Gövde yapısı: Dayanıklılığı artırmak için dişli sisteminin tamamı metalden üretilmiştir. Motorun ön ve orta gövdesi ısı dağılımı ve sağlamlık için metal, arka kapağı ise hafiflik için mühendislik plastiğinden imal edilmiştir.

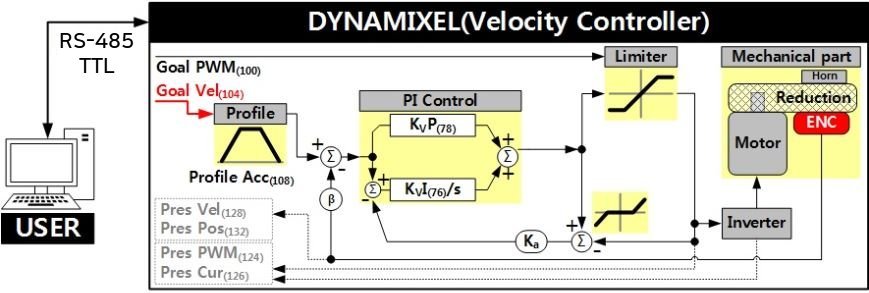

⚙️ Çalışma ve Kontrol Modları
Bu motor sadece dönen bir motor değil, tamamen programlanabilen akıllı bir sürücüdür. 6 farklı çalışma modu bulunur:
Akım (Tork) Kontrol Modu: Motorun uygulayacağı kuvveti/torku sınırlandırır veya sabitler.
Hız Kontrol Modu: Yükten bağımsız olarak motorun dönme hızını sabit tutar.
Konum Kontrol Modu (0-360°): Standart servo mantığında, motoru 0 ile 360 derece arasında tam istenen açıya getirir.
Gelişmiş Konum Kontrolü (Çoklu Tur): Motorun tekerlek gibi kendi ekseninde birden fazla tur atarak dönmesini ve yine de konumunu milimetrik hesaplamasını sağlar.
Akım Tabanlı Konum Kontrolü: Hem torku hem de konumu aynı anda kontrol ederek robotun bir nesneyi sıkarken (örneğin robotik tutucularda/gripperlarda) nesneye zarar vermemesini sağlar.
PWM Kontrol Modu (Voltaj Kontrolü): Motora giden voltajı doğrudan ayarlayarak klasik DC motor gibi sürülmesini sağlar.

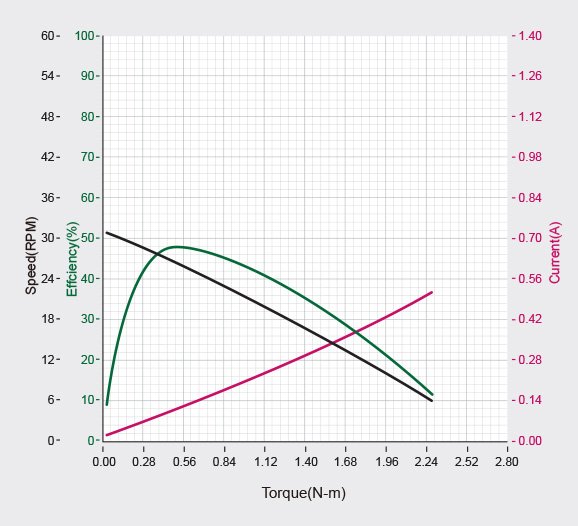

📊 Teknik Kapasite ve Performans
Yüksek Güç ve Tork: 24V gerilim altında 3.3 N.m tork üretir. Bu, 82 gramlık minyatür bir motor için oldukça yüksek bir güçtür (353.5:1 gibi yüksek bir dişli oranına sahiptir).
Düşük Boşluk oranı (Backlash): Dişliler arasındaki boşluk sadece 15 arcmin (0.25 derece) seviyesindedir. Bu durum, robot kolu gibi hassas mekanizmalarda titremeyi ve sapmayı engeller.
Çoklu Ağ Bağlantısı (RS-485 Multidrop): Motor, RS-485 asenkron seri haberleşme protokolünü kullanır. Bu sayede tek bir hat üzerinden (Multidrop Bus) 253 adete kadar motor birbirine seri bağlanarak tek bir ana bilgisayardan veya kontrolcüden bağımsız ID’ler ile kontrol edilebilir. Haberleşme hızı 4.5 Mbps’e kadar çıkabilir.
🔍 Geri Bildirim (Feedback) Yeteneği
Motor, çalışırken anlık durum raporu (Data Feedback) sunar. Sisteminizden motorun o anki;
Konumunu, hızını ve çektiği akımı,
İç sıcaklığını (Aşırı ısınma koruması için),
Giriş voltajını,
Gerçek zamanlı saat bilgisini (Realtime tick) ve hareket rotasını (Trajectory) anlık olarak okuyabilirsiniz.
🛠️ Fiziksel ve Elektriksel Özellikler
Ölçüler: 28.5 x 46.5 x 34 mm (Oldukça kompakt boyutlar)
Ağırlık: 82 gram
Çalışma Voltajı: 24.0 V (Önerilen)
Yüksüz Hız: 31 devir/dakika (Rpm)
Dayanım: Radyal olarak 40 N, eksenel olarak 20 N yüke dayanabilir.
Çalışma Sıcaklığı: En zorlu şartlarda bile (-5°C ile +80°C arası) sorunsuz çalışır.
Bekleme Akımı: Çalışmadığı anlarda sadece 36 mA akım tüketerek enerji tasarrufu sağlar.
Özetle; Bu ürün robotik kollar, insansız kara araçları, endüstriyel CNC/konumlandırma eksenleri ve yüksek tork ile milimetrik hassasiyet gerektiren ileri düzey AR-GE projeleri için mükemmel bir akıllı servo aktüatördür.
Üretici Dynamixel sayfasından diğer teknik detayları inceleyebilirsiniz.
