Mese IoT OEE3I3OWE ESP32 WiFi W5500 Ethernet
Mese IoT OEE3I3OWE ESP32 WiFi W5500 Ethernet 24V Dijital Giriş/Çıkış Kontrol Kartı
PCB nin üzerine ESP32 ve diğer komponentleri takarak çalıştırabilirsiniz.
ESP32 tabanlı, Ethernet bağlantılı endüstriyel IoT kontrol kartı, mevcut makine ve otomasyon sistemlerinin internete veya yerel ağa bağlanması, 24V DC saha sinyallerinin izlenmesi ve dijital çıkışların kontrol edilmesi için geliştirilmiştir.

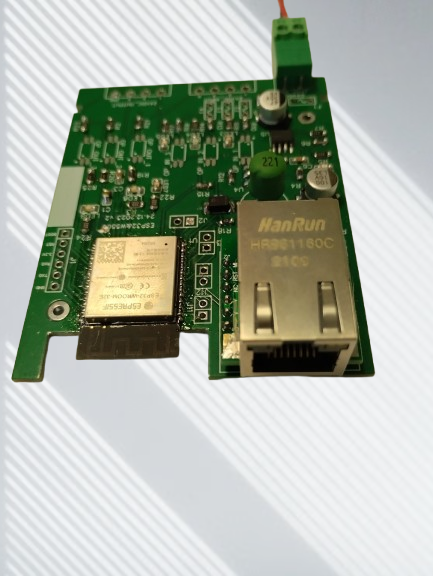

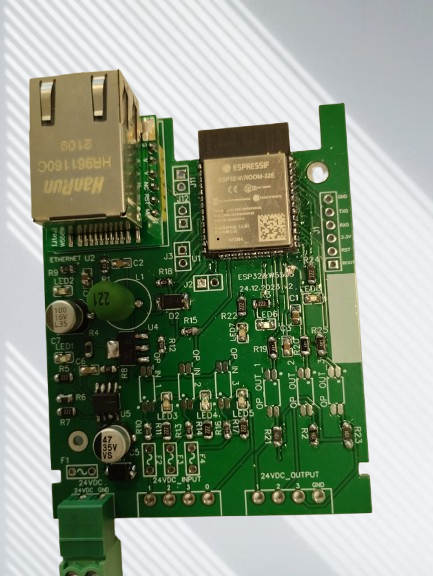

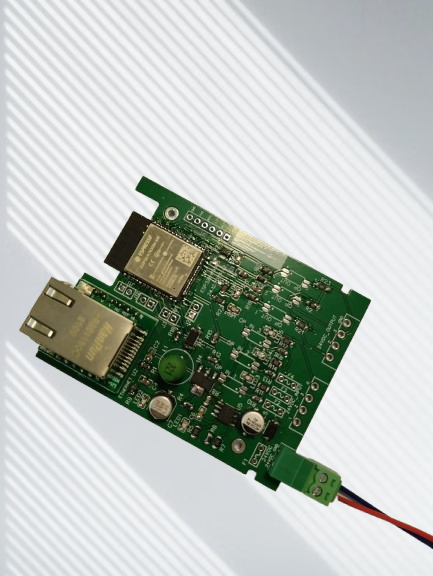

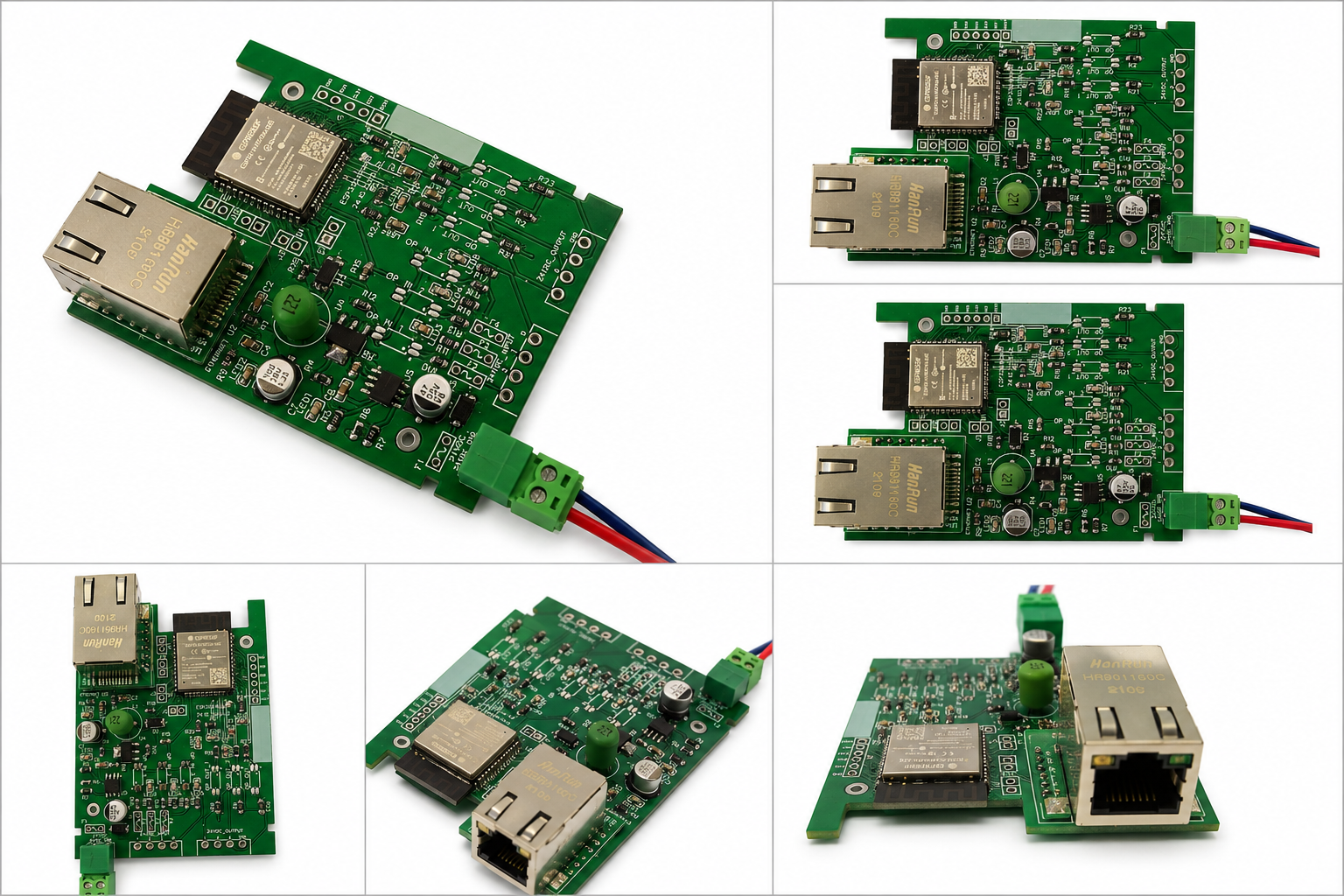

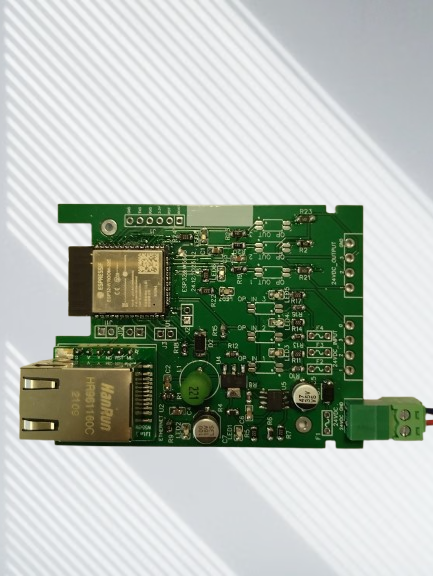

Kart üzerinde ESP32-WROOM-32E mikrodenetleyici, RJ45 Ethernet bağlantısı ve 24V DC saha bağlantıları bulunmaktadır. Bu yapı sayesinde Wi-Fi’nin yeterli olmadığı veya kablolu haberleşmenin tercih edildiği endüstriyel uygulamalarda güvenilir bir haberleşme altyapısı sunar.
Öne Çıkan Özellikler
- ESP32-WROOM-32E tabanlı kontrol altyapısı
- RJ45 Ethernet bağlantısı
- 24V DC çalışma altyapısı
- 3 adet dijital giriş
- 3 adet dijital çıkış
- Endüstriyel saha cihazlarıyla bağlantıya uygun klemens yapısı
- Giriş ve çıkış durumlarını gösteren LED göstergeler
- Ethernet üzerinden uzaktan haberleşme ve kontrol imkânı
- Kompakt PCB tasarımı
- IoT, otomasyon ve makine kontrol uygulamalarına uygun yapı
- ESP32’nin Wi-Fi ve işlem gücünden yararlanabilme
- Firmware’in uygulamaya özel olarak geliştirilebilmesine uygun platform
Kullanım Alanları
Mese IoT OEE3I3OWE ESP32 WiFi W5500 Ethernet Kontrol Kartı;
- Endüstriyel otomasyon sistemleri
- Makine durum izleme
- Dijital sensör izleme
- Röle ve aktüatör kontrolü
- Pompa ve motor kontrol uygulamaları
- Enerji ve ekipman izleme
- Akıllı fabrika uygulamaları
- IoT tabanlı makine izleme
- Uzaktan cihaz kontrolü
- PLC destekli yardımcı kontrol sistemleri
- Özel otomasyon projeleri
gibi birçok uygulamada kullanılabilir.
Ethernet ile Güvenilir Haberleşme
Kart üzerinde bulunan RJ45 Ethernet arayüzü sayesinde cihaz, yerel ağ altyapısına doğrudan bağlanabilir. Böylece makine veya saha ekipmanlarından alınan bilgiler bir sunucuya, SCADA sistemine veya IoT platformuna aktarılabilir.
ESP32 altyapısı sayesinde TCP/IP, HTTP, MQTT ve benzeri haberleşme protokolleri uygulamaya özel olarak kullanılabilir.
24V DC Saha Bağlantıları
Kartın 24V DC saha bağlantı yapısı, endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan kontrol gerilimleriyle çalışacak şekilde tasarlanmıştır.
Dijital girişler üzerinden saha sensörlerinden veya kontrol sinyallerinden bilgi alınabilir. Dijital çıkışlar ise uygun harici sürücü devreleriyle röle, kontaktör, lamba, valf veya diğer aktüatörlerin kontrolünde kullanılabilir.
Not: Çıkışların doğrudan yüksek akımlı yükleri sürüp süremeyeceği uygulamaya göre değerlendirilmelidir. Motor, kontaktör veya yüksek akımlı yüklerde uygun röle/driver kullanılması önerilir.
Mese IoT ile Özelleştirilebilir
Kart, standart bir geliştirme kartından farklı olarak belirli bir uygulamaya yönelik firmware geliştirilmesine uygundur. İhtiyaca göre;
- MQTT haberleşmesi
- Web arayüzü
- Uzaktan cihaz kontrolü
- IoT platform entegrasyonu
- ThingsBoard entegrasyonu
- Sensör veri toplama
- Makine durum izleme
- Alarm yönetimi
- OTA firmware güncelleme
- REST API
- Özel otomasyon yazılımı
gibi özellikler eklenebilir.
Teknik Yapı
| Özellik | Değer |
|---|---|
| Mikrodenetleyici | ESP32-WROOM-32E |
| Haberleşme | Ethernet / Wi-Fi |
| Ethernet | RJ45 |
| Dijital Giriş | 3 Kanal |
| Dijital Çıkış | 3 Kanal |
| Saha Gerilimi | 24V DC |
| Durum Göstergeleri | LED |
| Bağlantı | Vidalı geçmeli klemens |
| Kullanım | IoT / Otomasyon / Makine Kontrol |
Neden Mese IoT OEE3I3OWE ESP32 WiFi W5500 Ethernet Kontrol Kartı?
Klasik ESP32 geliştirme kartlarının aksine bu ürün, doğrudan bir IoT veya otomasyon sisteminin içerisine entegre edilebilecek şekilde tasarlanmıştır. Ethernet bağlantısı, 24V saha bağlantıları ve dijital giriş/çıkışları tek bir PCB üzerinde bir araya getirerek harici bağlantı ve devre ihtiyacını azaltır.
Özel firmware ve proje geliştirme talepleriniz için Mese Bilişim ile iletişime geçebilirsiniz.
Kutu içeriği:
1 Adet PCB Baskı Devre Kartı
